Uma falha estrutural raramente começa como uma falha. Começa como um ponto de corrosão alguns milímetros mais profundo que o normal, uma trinca microscópica numa solda, um apoio levemente deslocado - sinais pequenos que, sem um programa de inspeção, só aparecem quando já viraram um problema caro ou perigoso. Integridade estrutural não é uma inspeção pontual: é um processo contínuo de medir, registrar e comparar.
Depois de mais de uma década inspecionando e recuperando a integridade de estruturas offshore, navais e portuárias, reunimos neste guia como um programa de inspeção bem feito identifica falhas antes que elas forcem uma parada não planejada.
O QUE É UM PROGRAMA DE INTEGRIDADE ESTRUTURAL
Um programa de integridade estrutural é o conjunto de inspeções, ensaios e registros que acompanham a condição real de uma estrutura ao longo do tempo - não apenas "ela está boa ou ruim agora", mas "como ela está mudando". Corrosão avança, fadiga acumula ciclos de carga, uma solda pode desenvolver uma trinca que cresce aos poucos.
Sem um histórico comparável entre inspeções, cada vistoria é um retrato isolado. Com ele, é possível calcular taxa de corrosão, projetar quando um componente vai atingir o limite aceitável e planejar a intervenção com antecedência - em vez de reagir depois que o limite já foi ultrapassado.
6 ELEMENTOS DE UM PROGRAMA DE INSPEÇÃO QUE FUNCIONA
Na prática, os programas que realmente identificam falhas antes do problema combinam os seguintes elementos:

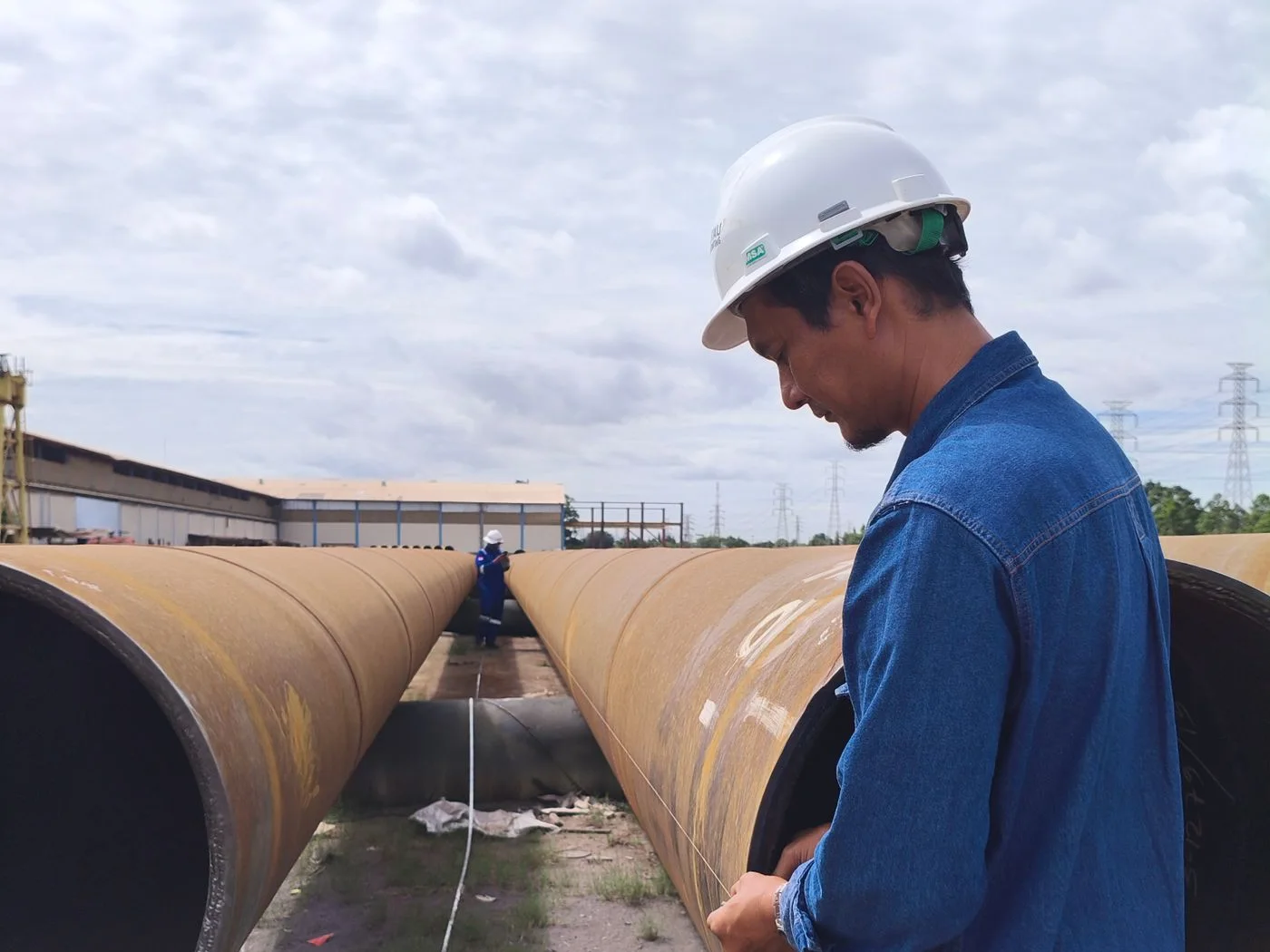

Inspeção Visual Qualificada
Primeira linha de detecção - um inspetor treinado reconhece sinais que uma vistoria genérica passa batido.

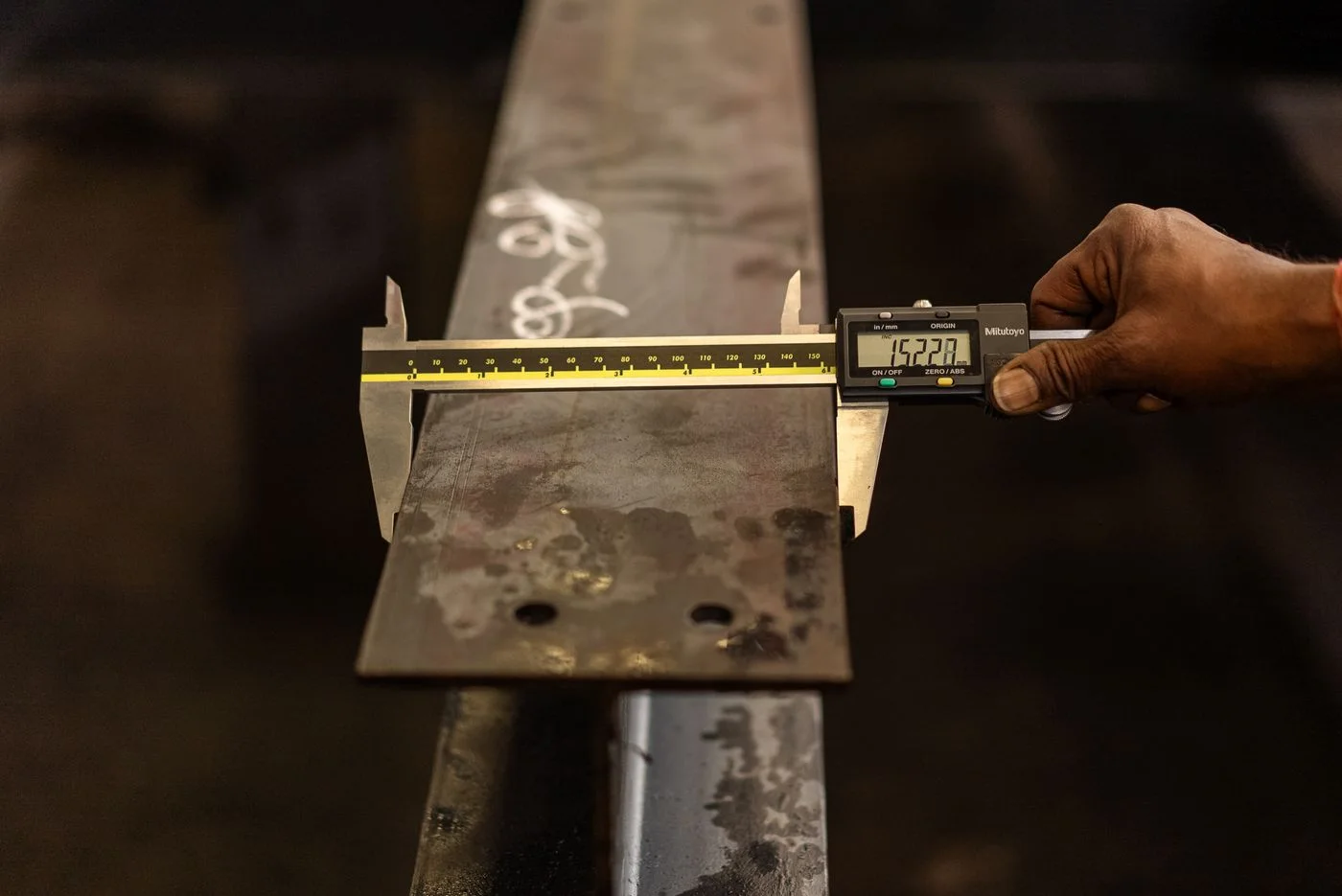

Medição de Espessura
Ultrassom de espessura em pontos fixos e repetíveis, para medir perda de material por corrosão ao longo do tempo.
Ensaios Não Destrutivos
Líquido penetrante, partículas magnéticas e ultrassom para detectar trincas superficiais e internas sem danificar a peça.
Histórico Comparável
Cada ponto de medição identificado e registrado, permitindo calcular taxa de degradação entre uma inspeção e outra.
Critério de Aceitação Claro
Limites definidos antes da inspeção - o que é aceitável, o que exige monitoramento e o que exige ação imediata.
Relatório Técnico Rastreável
Registro fotográfico, localização exata e resultado de cada ensaio, documentado de forma que qualquer engenheiro consiga revisar depois.
OS SINAIS QUE UM PROGRAMA DE INSPEÇÃO PROCURA
- Corrosão generalizada ou puntiforme (pitting) - perda de espessura uniforme ou em pontos localizados, comum em ambiente marítimo
- Trincas por fadiga - formadas por ciclos repetidos de carga, costumam começar em concentradores de tensão como soldas e furos
- Deformação ou deslocamento - um apoio, uma viga ou uma fundação que saiu da posição original
- Falha de revestimento - pintura ou proteção anticorrosiva degradada, que acelera a corrosão do substrato por baixo
- Afrouxamento de conexões - parafusos, rebites ou uniões que perderam o torque original com vibração e uso
COM QUE FREQUÊNCIA INSPECIONAR
Não existe um intervalo único - depende do tipo de estrutura, do ambiente de exposição e do histórico de degradação já registrado. Estruturas offshore e portuárias expostas à maresia tendem a exigir intervalos mais curtos do que estruturas internas protegidas. Um programa maduro ajusta a frequência com base nos próprios dados: se a taxa de corrosão medida é mais rápida que o esperado, o intervalo diminui; se está estável e dentro do previsto, pode se manter ou alongar.
ERROS COMUNS EM PROGRAMAS DE INTEGRIDADE ESTRUTURAL
- Inspecionar sem pontos fixos de referência - sem medir sempre no mesmo local exato, não dá pra comparar uma inspeção com a anterior
- Tratar cada inspeção como isolada - sem histórico, perde-se a taxa de degradação, que é a informação mais valiosa
- Adiar a ação quando o limite é atingido - um critério de aceitação só funciona se a ação corretiva realmente acontecer quando ele é ultrapassado
- Inspeção feita só por obrigação regulatória - cumprir a norma não é o mesmo que ter um programa que realmente antecipa falhas
- Sem engenheiro responsável avaliando os resultados - dados de inspeção sem análise técnica não viram decisão de manutenção
INTEGRIDADE ESTRUTURAL E MANUTENÇÃO SEM PARAR A OPERAÇÃO
Um programa de integridade bem estruturado é a base do monitoramento preditivo - é ele que permite programar a manutenção numa janela conveniente, em vez de ser pego de surpresa por uma falha que força uma parada de emergência. Detalhamos como isso se aplica a terminais e plataformas em operação contínua no guia sobre zero downtime abaixo.
CONCLUSÃO
Integridade estrutural não é sobre reagir a uma falha - é sobre ter dados suficientes para prever quando ela vai acontecer e agir antes. Pontos de medição fixos, ensaios adequados, critérios de aceitação claros e um histórico que realmente é analisado são o que transforma uma inspeção de rotina numa ferramenta real de prevenção.
Perguntas Frequentes
É o conjunto de inspeções, ensaios e registros que acompanham a condição de uma estrutura ao longo do tempo, permitindo calcular a taxa de degradação (corrosão, fadiga) e prever quando um componente vai atingir o limite aceitável, em vez de apenas constatar o estado atual.
A inspeção visual é a primeira linha de detecção, feita por um inspetor treinado. Os ensaios não destrutivos (líquido penetrante, partículas magnéticas, ultrassom) complementam a inspeção visual detectando defeitos superficiais e internos que não são visíveis a olho nu.
Não há um intervalo único - depende do tipo de estrutura, do ambiente de exposição e do histórico de degradação já registrado. Estruturas offshore e portuárias expostas à maresia costumam exigir intervalos mais curtos, e um programa maduro ajusta a frequência com base nos próprios dados de medição.
Porque permitem comparar uma inspeção com a anterior no mesmo local exato, calculando a taxa real de degradação. Sem pontos fixos, cada inspeção vira um retrato isolado, sem forma confiável de saber se a condição está piorando e em que velocidade.
Sim - é a base do monitoramento preditivo. Ao identificar e acompanhar sinais de degradação antes que atinjam um nível crítico, é possível programar a manutenção numa janela conveniente em vez de ser pego de surpresa por uma falha emergencial.
